◇固態繼電器的產品應用及技術性能特點

本公司生產的AJGX型SSR是采用國外先進技術和器件制造的一種開關性能優良的新型無觸點電子開關器件。其輸入端僅要求很小的控制電流，能與TTL、HTL、CMOS等集成電路較好地兼容；而輸出回路則采用可控桂或大功率晶體管接通和斷開負載電流。輸入與輸出之間采用光電耦合，通斷沒有可動接觸部件，因此具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點。目前已廣泛應用于計算機外圍接口設備、電爐加熱恒溫設備；數控機械、遙控系統、工業自動化裝置；信號燈、交通燈、照明舞臺燈光控制設備；儀器儀表、 醫療器械' 復印機、彩擴機、橡塑機械，自動洗衣機；另外在化工、煤礦需防爆、防濕、 防腐蝕場合中都有大量使用，已成為繼電器家族（EMR) 的理想更新?lián)Q代產品。

◇型號及其含義

◇固態繼電器的實用電路及工作原理

◇SSR固態繼電器的分類

按輸出電源來分有直流固態繼電器和交流固態繼電器。按輸入電源來分有交流控制交流固態繼電器和直流控制交流固態繼電器、直流控制直流固態繼電器、固態調壓器。交流固體繼電器按開關方式分有電壓過零導通型(簡稱過零型)和隨機導通型（簡稱隨機型);按輸出開關元件分有雙向可控硅輸出型（普通型)和單向可控硅反并聯型(增強型);按安裝方式分有印刷線路板上用的針插式(自然冷卻，不必帶散熱器) 和固定在金屬底板上的裝置式（靠散熱器冷卻)；另外輸入端又有寬范圍輸入(DC3-32V)恒流型和串電阻限流型等。

◇單相、三相固態繼電器輸入控制方法

單相直流控制交流,輸入控制電壓3-32VDC ,電流6-15mA ,輸出負載電壓24-660VAC或1200VAC。

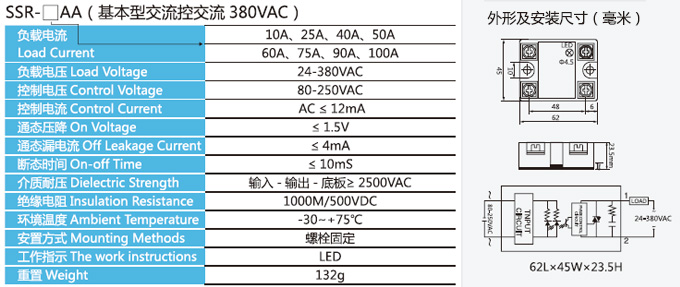

單相交流控制交流,輸入控制電壓90-250VAC ,電流6-20mA ,輸出負載電壓24-660VAC或1200VAC。

單相固態調壓器,輸入控制電阻470K?-560KfV2W ,輸出負載電壓6-480VAC。

三相直流控制交流,輸入控制電壓3-32VDC ,電流25-60mA ,輸出負載電壓24-660VAC或1200VAC。

三相交流控制交流,輸入控制電壓90-250VAC ,電流25-60mA ,輸出負載電壓24-660VAC或1200VAC。

◇過零型與隨機型SSR的區別

當輸入端施加有效的控制信號時，隨機型SSR輸出端立即導通(速度為微妙級),而過零型SSR則要等要負載電壓過零區域（約±15V) 時才開啟導通。當輸入端撤銷控制信號后。過零型和隨機型SSR均在小于維持電流時關斷。雖然過零型SSR有可能造成最大半個周期的延時，但卻減少了對負荷的沖擊和產生的射頻干擾，成為理想的開關器件，在"單刀單擲〃的開關場合中應用最為廣泛。隨機型SSR的特速度快，它可以的控制移相觸發脈沖達到方便地改變交流電網電壓，從而應用于精確地調溫、調光等阻性負載及部分感性負載場合。

◇雙向可控硅輸出的普通型與單向可控硅反并聯輸出的增強型的區別

在感性負載的場合，當SSR由通態關斷時，由于電流、電壓的相位不一致，將產生一個很大的電壓上升率dv/dt (換向dv/dt)加在雙向可控硅兩端，如此值超過雙向可控硅的換向dv/dt向指標(典型值為10V/MS )則將導致延時關斷,甚至失敗。而單相可控硅為單極性工作狀態,只受靜態電壓上升率dv/dt (典型值為100V/MS )影響，由兩只單向可控桂反并聯構成的增強型SSR比由一只雙向可控硅構成的普通型SSR的換向dv/dt有了很大提高，因此在感性或容性負載場合宜選取增強型SSR。

注：工作電流安全系數，阻性負載2-3倍，感性負載5-7倍，
